Elektronische Lasten ESL-Solar
Elektronische Lasten zur Prüfung und Kennlinienerfassung von
Kristallinen- und Dünnschicht-Solarmodulen/zellen
Elektronische Lasten zur Prüfung und Kennlinienerfassung von
Kristallinen- und Dünnschicht-Solarmodulen/zellen
• V-, R- und I-Konstant, MPP Track, MPP Scan, UOC, ISC, Pmpp, Umpp, Impp

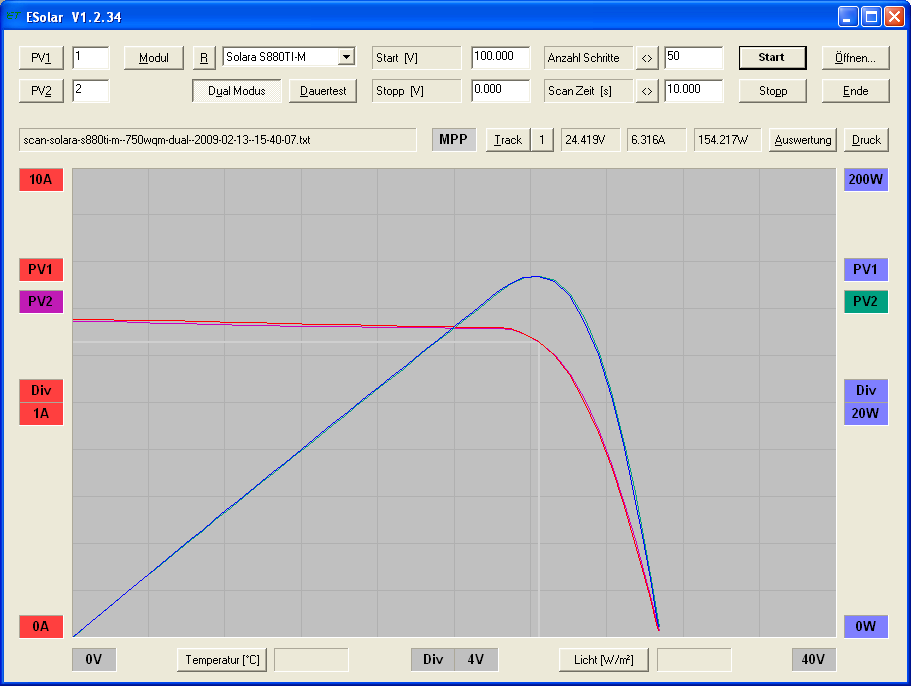

• I-U-Kennlinienmessung und Visualisierung der korrekten Arbeitsweise von PV Modulen mit Einzel-Messprotokoll
• I-U-Kennlinienmessung und Visualisierung der korrekten Arbeitsweise von PV Modulen mit Einzel-Messprotokoll
• Innenwiderstandsmessung zur Ermittlung von Kontaktfehlern oder Korrosion an Steckern, Klemmen, Kabelanschlüssen
• Watt-Peak-Messung nominiert auf die Einstrahlungsleistung von 1000W (nur Modelle S mit Einstrahlungs- und Temperatursensor)
• Dokumentation mit Messprotokoll, -diagrammen und Text
• Haupteinsatzgebiete: Zur allgemeinen Leistungsverifizierung an PV-Modulen und stichprobenartiger Qualitätskontrolle der gelieferten Modulware
• Farb-Touchdisplay
• Auflösung 16 Bit
• Farb-Touchdisplay
• Auflösung 16 Bit
Das PV Leistungsmessgerät ESL-Solar 500 wurde speziell für die Prüfung von Kristallinen- und Dünnschicht-Solarmodulen entwickelt. Alle erforderlichen Belastungsprüfungen der Solarmodule können mit der ESL-Solar 500 durchgeführt werden. Das Gerät verfügt über die Betriebsarten konstant Strom, Widerstand und Spannung sowie die Betriebsart MPP (Maximum Power Point) Tracking und MPP Scaning. Eingestellt werden alle Funktionen über das übersichtliche Multifunktionsdisplay oder über die serienmäßig vorhandenen Schnittstellen USB und RS232. Die Schnittstelle Ethernet ist optional verfügbar.
Während die Betriebsart MPP Track, ausgelöst durch Knopfdruck oder Busbefehl, kontinuierlich den MPP einstellt, so kann mit dem MPP Scan ein individueller Leistungsbereich des Solarmoduls betrachtet werden. Dies ist zum Beispiel notwendig, wenn man das Verhalten ungünstig montierter Solarmodule betrachten möchte Ein solcher Fall wäre die Montage bei der ein Schlagschatten entsteht. Hier entsteht nicht nur ein MPP (Maximum Power Point), sondern zwei oder sogar mehr als zwei MPP.
Die beim MPP Track und Scan gewonnen Daten können über die Schnittstellen ausgelesen werden. Spannung, Strom und Leistung werden im Display ständig angezeigt. Um eine exakte Leistungskurve zu erhalten werden Spannung und Stromwert gleichzeitig gemessen.
Der Einsatz der ESL-Solar 500 ist nicht nur bei der Entwicklung von Solarzellen und Modulen geeignet, sondern auch bei der Produktion der Module, im Wareneingang der Solaranlageninstallateure und bei der Montage der gesamten Solaranlage.
Die ESL-Solar 500 ist in einem tragbaren Gehäuse untergebracht (235x135x435 mm). Als Dualgerät ist sie im 19” Gehäuse ausgeführt (ESL-Solar 500D).
Für Systemanwendungen ist eine Ausführung als Dualgerät verfügbar, d. h. zwei Lasten in einem Gehäuse (19", 2HE, 380mm), ohne Bedienung und Anzeige, Typ ESL-Solar 500D-ENC. Optional ist die ESL-Solar 500 mit einem Bestrahlungsstärke- und Temperaturmesssensor lieferbar. Die Bestrahlungsstärke hat einen Messbereich von 0....1200W/m² und ein Temperaturmessbereich von -20°C bis +80 °C. Die Optionsbezeichnung lautet “S”. Über die Software wird laut Norm DIN EN 60891 die Peakleistung der Module auf 1000W/m² berechnet.
